一．用途

植物冠層圖像分析儀根據各種圖像處理手段提取多個角度的冠層間隙率，采用裝配魚眼鏡頭的相機從樹冠下向上拍攝冠層照片，利用間隙率參數來反演出各種冠層參數，導田園合理施肥、現代化農場高效管理提供可靠的科學依據，廣泛應用于農業、林業、植物等科學研究和生產指導。

二．測試原理與方法

植物冠層圖象分析儀采用了冠層孔隙率與冠層結構相關的原理。它是根據光線穿過介質減弱的比爾定律，在對植物冠層定義了一系列假設前提的條件下，采用半理論半經驗的公式，通過冠層孔隙率的測定，計算出冠層結構參數。這是目前世界上各種冠層儀一致采用的原理。在上述原理下，植物冠層圖象分析儀采用的是對冠層下天穹半球圖像分析測量冠層孔隙率的方法，該方法是各類方法中最精確和最省力、省時、快捷方便的方法。

三. 結構組成

植物冠層圖像分析儀由魚眼圖像捕捉探頭（由魚眼鏡頭及CMOS圖像傳感器組成）、內置25個PAR傳感器的測量桿（搖臂）、筆記本電腦、圖像分析軟件組成。魚眼探頭安裝在一個很輕的搖臂的頂端，它可以獲取180°視角的魚眼圖像。圖像的顯示和存貯由配置的筆記本計算機完成。

四. 技術指標

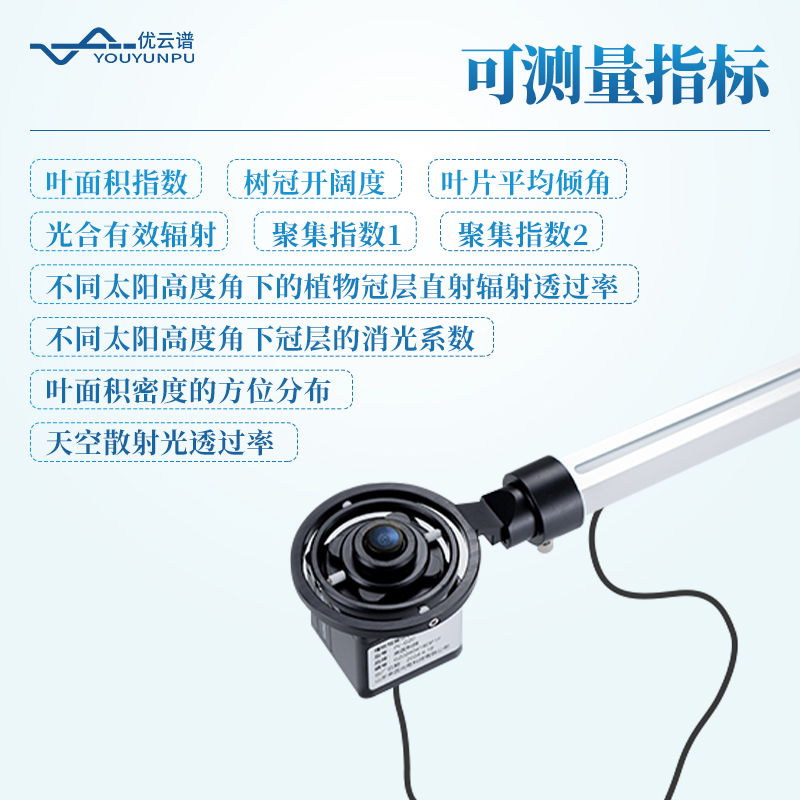

1. 可測量指標：

葉面積指數

葉片平均傾角

聚集指數1

聚集指數2

樹冠開闊度

天空散射光透過率

不同太陽高度角下的植物冠層直射輻射透過率（間隙率 透光率）

不同太陽高度角下冠層的消光系數

葉面積密度的方位分布（不透光率）

光合有效輻射（PAR）

2. 鏡頭角度：180°

3. 分辨率：2592 × 1944

4. 測量范圍：天頂角由0°～90°(180°魚眼鏡頭)可分割成十個區域，方位角360°亦可分割成十個區域

5. PAR感應范圍：感應光譜400nm～700nm

6. 測量范圍0～3000μmol/㎡?S

7. 分析軟件：植物冠層分析系統

8. 重量：500g

9. 工作及存儲環境：-10℃~55℃ ≤85%相對濕度

10. 傳輸接口：USB

五、功能特點

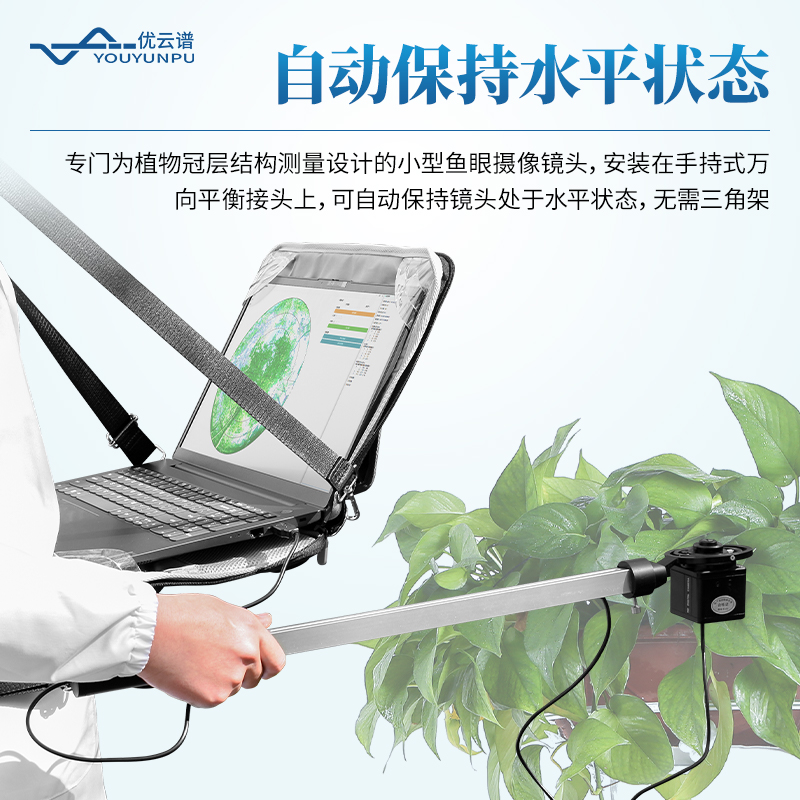

1. 魚眼鏡頭可自動保持水平狀態：專門為植物冠層結構測量設計的小型魚眼攝像鏡頭安裝在手持式萬向平衡接頭上，可自動保持鏡頭處于水平狀態，無需三角架；

2. 魚眼鏡頭可以伸入至冠層中：鏡頭安裝在搖臂一端，由于小巧和帶有測量桿，可以方便地水平向前或垂直向上伸入到冠層不同高度處，快速地進行分層測量，測出群體內光透過率和葉面積指數垂直分布圖；

3. 圖像分析軟件：圖像分析軟件可以任意定義圖像分析區域（天頂角可分10區，方位角可分10區）。

4. 可屏蔽不合理冠層部分：對不同方向的冠層進行區域性分析時，可以任意屏蔽地物景象和不合理的冠層部分（如缺株、邊行問題等）。

5. 自動化閾值調節，避免主觀設置閾值導致增大誤差

6. 數據瀏覽：可瀏覽歷史數據

7. 內置中英文雙語顯示，一鍵切換

8. 配置清單：魚眼探頭、測量桿、筆記本電腦（內置分析軟件）、電腦包、加密狗、鋁箱、說明書，合格證
